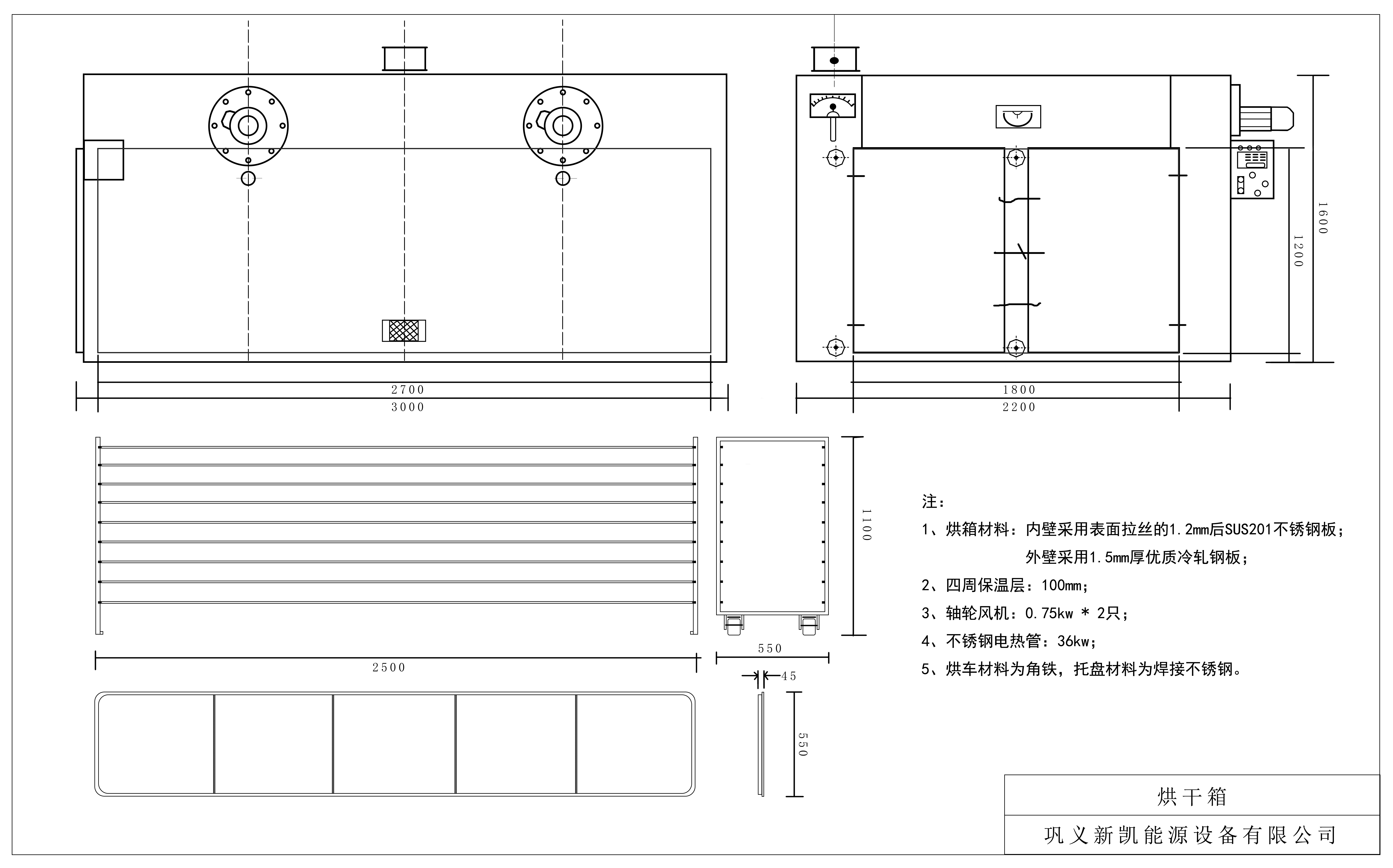

结构组成

●设备设计为整体式结构。由室体、样品架、电气控制柜及底座等组成。

●外壁材料:采用1.5mm厚冷轧钢板制作,表面做防锈处理喷涂环氧聚酯粉末涂料,颜色为驼灰色。

●保温材料:填充高密度超细玻璃丝纤维棉,保温效果良好又耐高温,同时可防止有酸碱性介质对内外胆的腐蚀。工作室温度到300度时,保证设备外壁温度不大于室温50摄氏度。

●工作室内壁:采用表面拉丝处理的1.2mm厚SUS201不绣钢板制作工作室内壁和空气温度调节腔等

●样品架:样品架均为不锈钢型材制作,设计合理,经久耐用。在符合国家标准的前提下,各方面性能都稳定的基础上更具备实用性和便于操作,单层样品架均匀承重≤35KG；由于设备宽度较大,样品架采用双单元连体(或分体)设计制作,并且取舍便利。

●大门的设计:大门为对开双开门,前开启,门洞尺寸:宽1800mm*高1200mm大门与箱体间的密封采用耐温硅橡胶密封条,采用集箱式锁紧装置,并加锁死装置,在每个门合理的位置设置1套窗口,用以观测室内试样的变化。观察窗采用多层中空钢化玻璃,窗口尺寸为300×400mm；

●工作室底部:采用SUS201不锈钢拉丝板,厚度1.2mm,底板下面由槽钢做为龙骨支撑底板并做网格状铺设全部焊接牢固以承受试件的重量；网格间填充玻璃丝纤维棉，以确保整体设备的保温性能；

●换气换热功能:由于本设备烘干时具有一定的热量，从而高温产生压力，所以在工作室背面内胆设置新冷风进气口装置，同时在设备顶部设有热风排出口，可在高温烘干时由于热负载造成温度膨胀，产生压力，避免事故的发生；

●热风循环系统:风道安装于工作室背面中间部位，风道内安装盘式不锈钢电加热器、短轴电机、轴流风叶等,轴流风叶围绕加热器进行旋转,使加热器产生的热量向内壁的风道扩散,从而实现温度的均匀性。工作室内的热空气从工作室后背面吸入，经过加热的空气在轴流风叶中进行充分的搅拌并从工作室两侧风道送入工作室,实现对工作室的均匀加热,可满足工艺条件对温度均匀度的要求。

●设备降噪处理：本设备的主要噪音来源为强制循环风机,所以为进一步降低设备噪音,采用离心风叶进行强制循环,本风叶具有风量大、运行平稳、噪音低等优点。

●电器控制柜:置于设备的一侧,方便操作。

电气控制部分

●温度控制仪表采用全进口富士高精度数显PID微电脑控制仪表,控制精度高且稳定性好,从而有效保证了温度的波动范围及试验运行；

●控制精度:±0.1℃;

●测温传感器：PT100铂金电阻；

●加热系统选用镍络合金丝电加热器(经久耐用)；

●温度控制采用P.I.D+S.S.R，可提高控制元件与界面使用之稳定性及寿命；

●独立的超温保护温度设置开关(仪表和超温保护开关双重保护)；

●具有P.I.D自动演算之功能，可减少人为设定时带来之不便；

●在运转或设定中,如发生故障会自动切断加热电源

送风系统

●国内短轴电机(低噪音)

●不锈钢轴流风叶

●强制式单循环风道循环系统

加热系统

●加热器采用W不锈钢电加热器:加热器功率通过PID分档控制:固态继电器进行无触点过零触发,无接触火花和噪音,使用寿命长；

●高温、空气循环完全独立系统,可同时开启或关闭;

●温度控制采用P.I.D+S.S.R,系统同频道协调控制;

●温度控制输出功率均由微电脑演算,以达高精度及效率高之用电效益。

保护系统

●整体设备超温保护

●整体设备缺相/逆相保护

●整体设备定时

●风机过热保护

●设有漏电保护;

●设备定时声光报警,并有120分贝的警报声和闪光灯提示;

●设备故障报警并停机保护等功能。

设备使用条件

●环境温度:5℃~+35℃

●环境湿度:≤90%

●周围不应有高浓度粉尘及腐蚀性气体存在,不能在易燃易爆的气氛中使用和储存,应有良好的通风条件。

●设备安装空间位置：

为了通风及操作维护方便,请按下列要求摆放设备：

1）设备左右和后方至少留有能使一人通过的空间(即≥0.7m),以便于进行设备维护

2）设备开门处应留有能使大门任意开启的空间,建议空间尺寸≥2.0m

●电源要求:AC380(±10%) V/5OHZ

●预装容量:36KW

随机资料

●说明书、电路图；

●操作方法、注意事项、出货基木配件、维修保养事项；

交货说明

●供方负责运费送货上门,合同生效后30个工作日内交货；

●合同生效预付50%,余款50%发货前付清:开具17%增值税发票；

●供方负责安装调试操作介绍,直到需方员工独立操作为止；

●保修期壹年,自安装验收之日起计。供方承诺终生提供备件,售后服务须到现场解决的,供方在72小时之内到达用户现场。

型号规格

●温度范围:室温~300℃

●温度偏差:≤3%(空载)

●温度波动度:≤±1℃(空载)

●显示精度:0.1℃

●升温速率:1-3℃/min(空载)

●试验时间定时:1~999秒、分钟、小时可选

●室体噪音: <65dB (距设备1m处测量)

●内部均与承重:≤700KG
